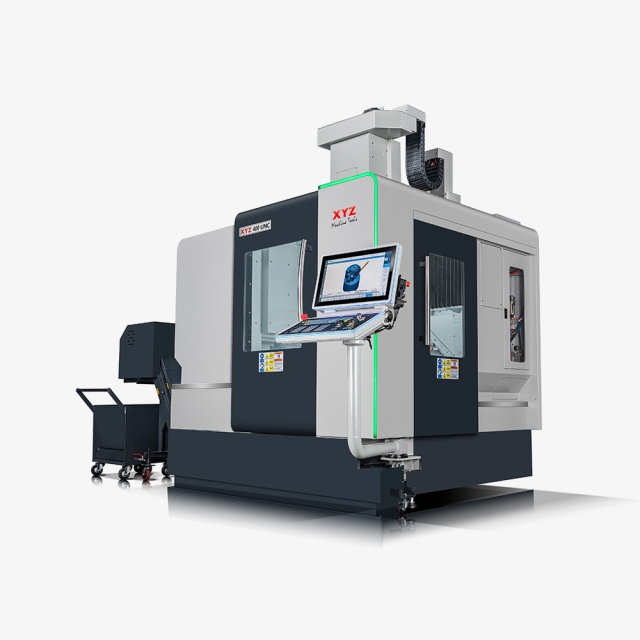

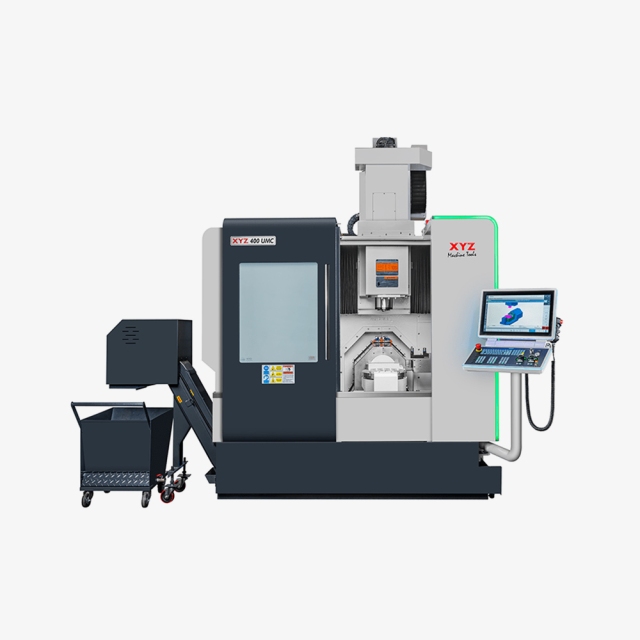

Centre d'usinage XYZ 5 axes - 400 UMC
Conçu sur la base d’une enquête menée auprès des utilisateurs, le centre d’usinage XYZ 400 UMC en configuration 5 axes ou 4+1 axes répond aux contraintes concrètes des ateliers de mécanique de précision : compacité, rigidité, évolutivité et performance.
Les intérêts produits
- Centre d'usinage 4+1 axes évolutif, avec passage possible en 5 axes synchrones
-
Conception issue d'une enquête clients, en adéquation avec les réalités terrain
-
Machine compacte et très rigide, idéale pour les ateliers à espace restreint
-

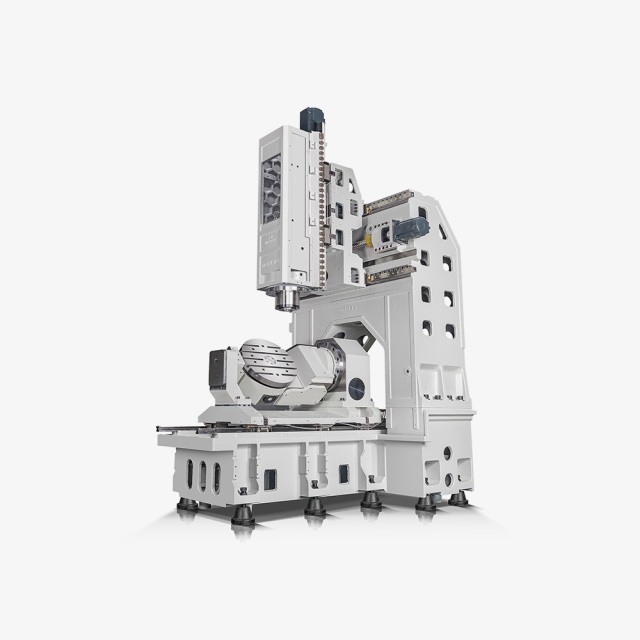

Structure en fonte méhanite assurant précision et stabilité
-
Commande numérique Siemens SINUMERIK ONE, puissante et intuitive
-
Productivité élevée grâce aux vitesses rapides et au changeur grande capacité
-
Prédisposition à la robotisation pour automatisation future
- Excellent rapport qualité / prix pour un centre multiaxes
Les caractéristiques techniques
Axes & capacités
- Courses X / Y / Z : 800 / 600 / 510 mm
- Axe B (inclinaison) : +110° / -90°
- Axe C (rotation) : 360°
- Diamètre de table : 400 mm
- Charge maxi sur table : 250 kg
- Distance broche / table : 90 à 600 mm
Broche
- Vitesse de broche : 5 à 12 000 tr/min (15 000 tr/min en option)
- Puissance de broche : 11 kW (S1) ; 18,2 kW (S6 - 25%) ; 25,7 kW (maxi)
- Type de cône : BBT 40 (Dual Contact)
Avances & vitesses
- Vitesses rapides axes X, Y, Z : 32 m/min
- Avances de travail X, Y, Z : 32 m/min
- Vitesse axe B : 30 tr/min
- Vitesse axe C : 30 tr/min
Changeur d'outils
- Changeur bras 30 postes (60 en option)
- Temps de changement d'outil : < 2 s
- Poids maxi outil : 7 kg
- Diamètre maxi outil : 80 mm
- Longueur maxi outil : 125 mm
Équipements standards
- CN Siemens SINUMERIK ONE avec écran tactile 22''
- Logiciel conversationnel SHOPMILL
- Rails de guidage linéaires à rouleaux sur X, Y et Z
- Engrenages à rouleaux japonais sur axes B et C
- Convoyeur à copeaux avec filtration 550 microns
- Refroidissement broche et axes
- Signalisation LED de statut machine
- Portes frontale et latérale
Encombrement & poids
- Encombrement : 2300 x 2340 x 3120 mm (+730 mm convoyeur)
- Poids machine : 6000 kg sans convoyeur
