Les têtes spéciales

Têtes gamme BAH

Têtes gamme BAH 1

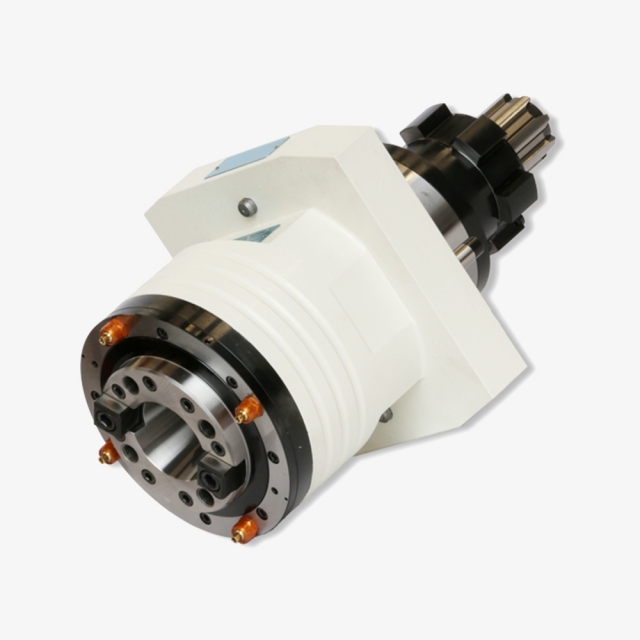

Les têtes d'angle et les multiplicateurs de vitesse exposés ici sont conçus et construits pour répondre aux exigences d'outillage de très grandes machines utilisées dans une variété d'industries : poids lourds, aéronautique, transport maritime, militaire, ferroviaire, énergie, moules et automobile. Pour construire ces types de produits, il faut une expertise en conception, une connaissance approfondie du produit lui-même et des problèmes connexes, une force d'investissement, des machines-outils et des équipements spécifiques ainsi qu'un personnel hautement qualifié. La technologie appliquée, les matériaux, les pièces et l'assemblage garantissent tous les meilleurs niveaux ; les tests statiques et dynamiques certifiés garantissent les meilleures performances possibles dans le temps. Il s'agit généralement de produits spéciaux, conçus sur mesure pour les exigences spécifiques du fabricant de machines-outils ou pour la modernisation de machines déjà en activité dans des industries spécifiques.

Les intérêts produits

  • Conception et fabrication sur mesure selon cahier des charges client
  • Utilisation de solutions technologiques éprouvées basées sur l'expérience

Les caractéristiques techniques

  • Corps en fonte ou obtenu à partir de blocs pour assurer une précision et une stabilité maximales
  • Mouvement transmis au moyen d'engrenages GLEASON rectifiés. Le rapport de transmission est normalement de 1:1, mais il peut être aussi en multiplication ou en réduction en fonction des exigences de transmission de couple
  • Accouplements porte-outils standard : DIN69871 - DIN 2080 - BT - HSK - Capto ou autres sur demande
  • Le porte-outil peut être verrouillé sur la broche de deux manières : manuellement ou automatiquement. S'il est automatique, il est verrouillé mécaniquement et libéré hydrauliquement
  • Le liquide de refroidissement peut être fourni au centre du porte-outil. La pression actuellement atteinte est de 70 bars et le porte-outil est nettoyé par air. Dans tous les cas, il y a toujours des buses orientables autour de la broche. De plus, la broche est toujours sous pression pour éviter les intrusions.
  • Roulements de précision à contact oblique lubrifiés en graissage permanente
  • Engrenages normalement lubrifiés par graissage séparé. Pour les vitesses élevées, le système de lubrification peut par circulation d'huile
  • Les axes des têtes à rotation automatique sont verrouillés au moyen de couronnes Hirth, avec division standard de 2,5 ° et 1 ° selon la demande du client
  • Tous les dispositifs de commande électriques sur les axes et les broches sont à l'intérieur de la tête et sont facilement accessibles
  • Ces produits sont testés statiquement sur des machines de mesure 3D et dynamiquement, aux régimes convenus, sur notre banc d'essai BP05 qui simule pleinement les conditions d'utilisation dans le respect des normes produits
